열차단 패드 인캡슐레이션, 감싸는 방식과 테두리 실링은 어떻게 정하나요?

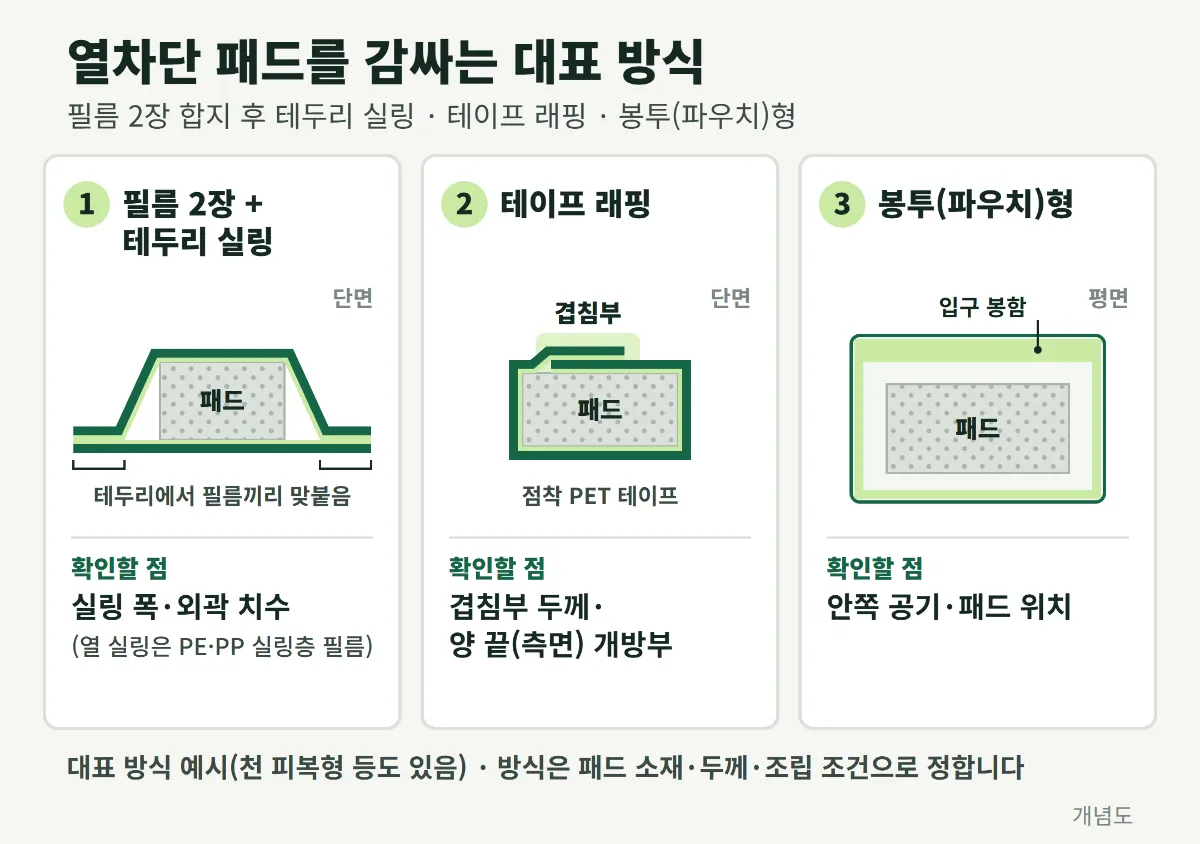

열차단 패드 인캡슐레이션은 에어로겔·마이카·세라믹 섬유처럼 분진이나 부스러짐이 생길 수 있는 셀 사이 열차단 패드를 필름이나 테이프로 감싸 조립 취급을 쉽게 하는 가공입니다. 감싸는 방식(대표적으로 필름 2장 합지 후 테두리 실링, 테이프 래핑, 봉투형)과 실링 폭, 두께 측정 조건은 패드 소재·두께·조립 방식을 보고 도면으로 정하고, 정한 구성은 샘플부터 양산까지 같게 유지합니다. 주식회사 무진(경기 김포)은 3M 산업용 테이프 공식 대리점이자 슬리팅·합지·타발 공정을 갖춘 테이프 가공 공장으로, 도면과 패드 소재 정보를 받아 가능한 감싸기 방식과 공급 형태를 검토해 회신합니다.
확인된 사양
| 항목 | 내용 |
|---|---|
| 보유 공정 | 슬리팅·합지·타발(경기 김포 공장) |
검토 공정
- 도면·패드 소재·두께·조립 방식·수량 접수
- 감싸는 방식과 필름·테이프, 조립용 양면테이프 구성 검토
- 실링 폭·외곽 치수·두께 측정 조건(위치·압력·압자 크기)을 도면 기준으로 합의
- 샘플 가공 후 외관·치수·두께 확인, 실링 강도·압축 특성·고온다습 보관 후 상태의 확인 방법과 기준은 고객과 합의

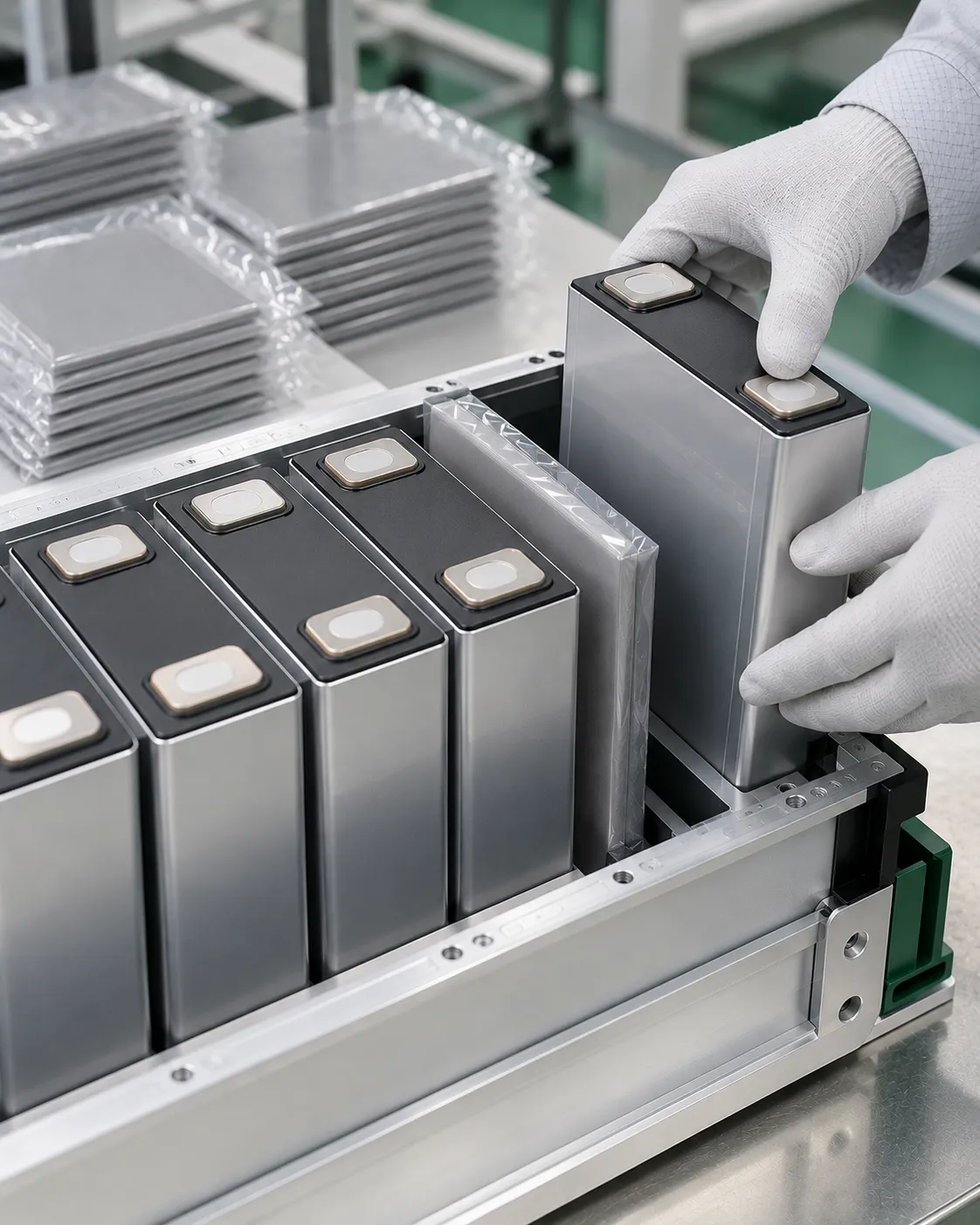

- 고객 조립성 확인과 셀 간 열전파 시험(지그 또는 모듈)
- 패드·필름·테이프 품번, 실링 조건, 검사 기준, LOT 기록을 고정하고 4M 변경점 관리로 양산
자주 묻는 질문
열차단 패드를 필름으로 감싸면(인캡슐레이션) 두께와 열 특성은 얼마나 달라지나요?
열차단 패드를 필름으로 감싸면 두께는 위아래 필름과 각 필름의 점착·실링층만큼 늘어나지만, 열 특성이 바뀌는 정도는 덧대는 필름의 재질과 두께에 따라 달라 하나의 수치로 정리하기 어렵습니다. 두께는 위치마다도 달라서, 필름끼리만 맞붙는 테두리 실링부는 중앙보다 얇고 테이프 래핑은 테이프가 겹친 자리가 더 두꺼우며, 조립용 양면테이프를 붙이면 그 두께(라이너 제외)가 더해집니다. 따라서 변화량은 감싸기 전과 후에 같은 위치·압력·압자 크기로 잰 두께와 압축 하중-두께 곡선을 서로 견주고, 필름 자료의 물성을 곁들여 판단합니다.

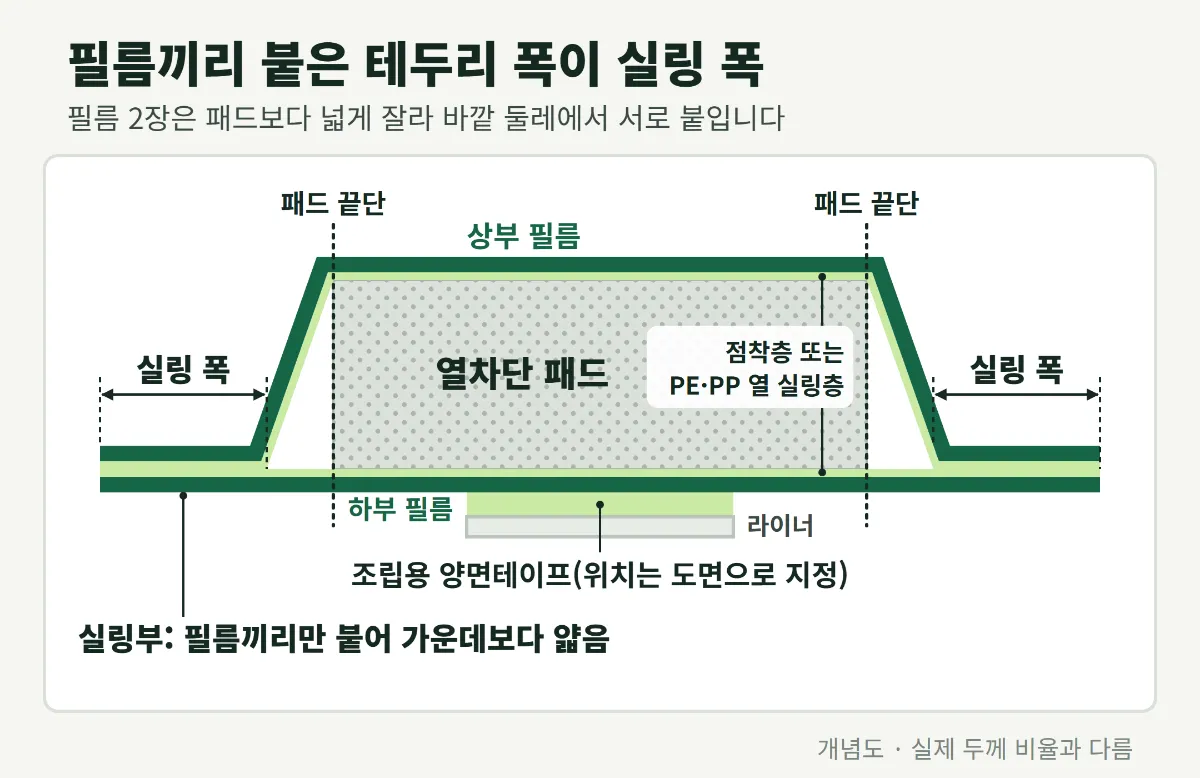

열차단 패드 인캡슐레이션 도면에서 테두리 실링 폭과 외곽 치수 공차는 무엇을 기준으로 지정하나요?

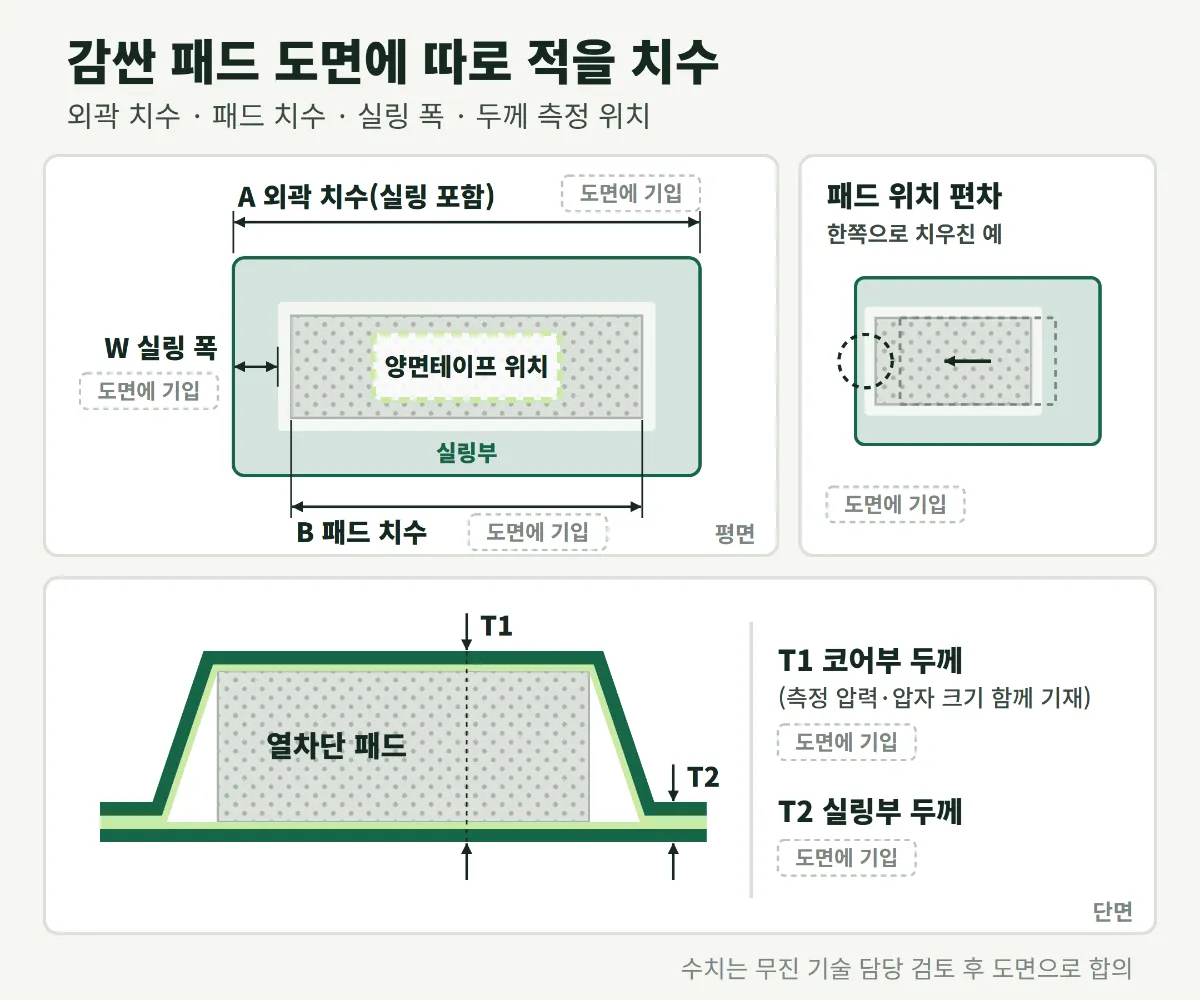

열차단 패드 인캡슐레이션의 테두리 실링 폭과 외곽 치수 공차는 고정된 표준값이 아니라, 패드의 소재·두께·형상과 감싸는 방식을 함께 보고 부품별 도면에서 정하는 값입니다. 도면에는 변마다 지켜야 할 최소 실링 폭, 실링부를 포함한 외곽 치수와 공차, 필름 안에서 패드가 한쪽으로 쏠려도 되는 허용 편차를 각각 적습니다. 실링 폭이 모자라거나 실링부가 들뜨면 분진이 새어 나올 틈이 생기므로, 이 항목은 샘플 단계 검사 기준에도 포함합니다. 가공 가능 범위는 도면·조건을 보고 무진 기술 담당이 확인해 회신합니다.
열차단 패드 시험 샘플과 양산품의 구성을 똑같이 유지하려면 무엇을 정해 두어야 하나요?
열차단 패드의 시험 샘플과 양산품을 같은 구성으로 유지하려면, 샘플 승인 시점에 소재 품번·실링 조건·금형·검사 기준·LOT 기록을 문서로 고정해야 합니다. 구체적으로는 패드·필름·테이프 품번, 열 실링의 온도·압력·시간 또는 점착 실링의 압착 조건, 타발 금형과 외곽 형상, 한도 견본·치수·두께 검사 기준이 그 대상입니다. 또 4M 변경점 관리 방식, 즉 양산 중 소재·설비·방법이 달라질 때 언제 통보하고 어떤 샘플로 재승인할지를 공급처와 미리 합의합니다.
열차단 패드 인캡슐레이션 샘플은 최소 몇 장부터 주문할 수 있나요?
열차단 패드 인캡슐레이션 샘플의 수량과 제작 기간은 패드 소재를 구하는 데 걸리는 시간과 금형 제작이 필요한지에 따라 달라집니다. 문의할 때 샘플 수량, 1회 발주량, 연간 사용량, 희망 납기를 함께 적으면 일정과 금형 필요 여부를 한 번에 검토할 수 있습니다.
