동박·알루미늄박 합지품도 작은 형상으로 미세 타발해 시제품을 만들 수 있나요?
3M 산업용 테이프 공식 대리점인 주식회사 무진(경기 김포)은 슬리팅·합지·형상 타발·롤커팅 공정을 운영하는 테이프 가공 공장으로, 금속박 합지품처럼 형상이 작고 박이 얇은 시제품은 시편을 먼저 만들어 결과를 공유한 뒤 수량 견적을 드립니다. 검토에는 적층 순서와 층별 박 두께, 점착 방향, 도전 방향, 그리고 치수가 외곽·지름·구멍 중 무엇을 가리키는지가 필요합니다. 정식 도면이 준비되지 않은 단계라면 부품 실물 사진과 층 구성을 적은 메모가 첫 자료가 됩니다.
확인된 사양
| 항목 | 내용 |
|---|---|
| 운영 공정 | 슬리팅·합지·형상 타발·롤커팅 |
| 검사 | 외관 전수 검사, 출하 전 샘플링 검사(치수·외관·수량) |
| 문의 | 031-986-2333 · sales@mujintna.com |
검토 공정
- 시제품 의뢰서와 도면(DXF·DWG + 치수 PDF) 또는 실물 사진·적층 메모 접수
- 무진 기술 담당이 적층 순서·박 두께·형상을 검토하고 확인 질문 회신

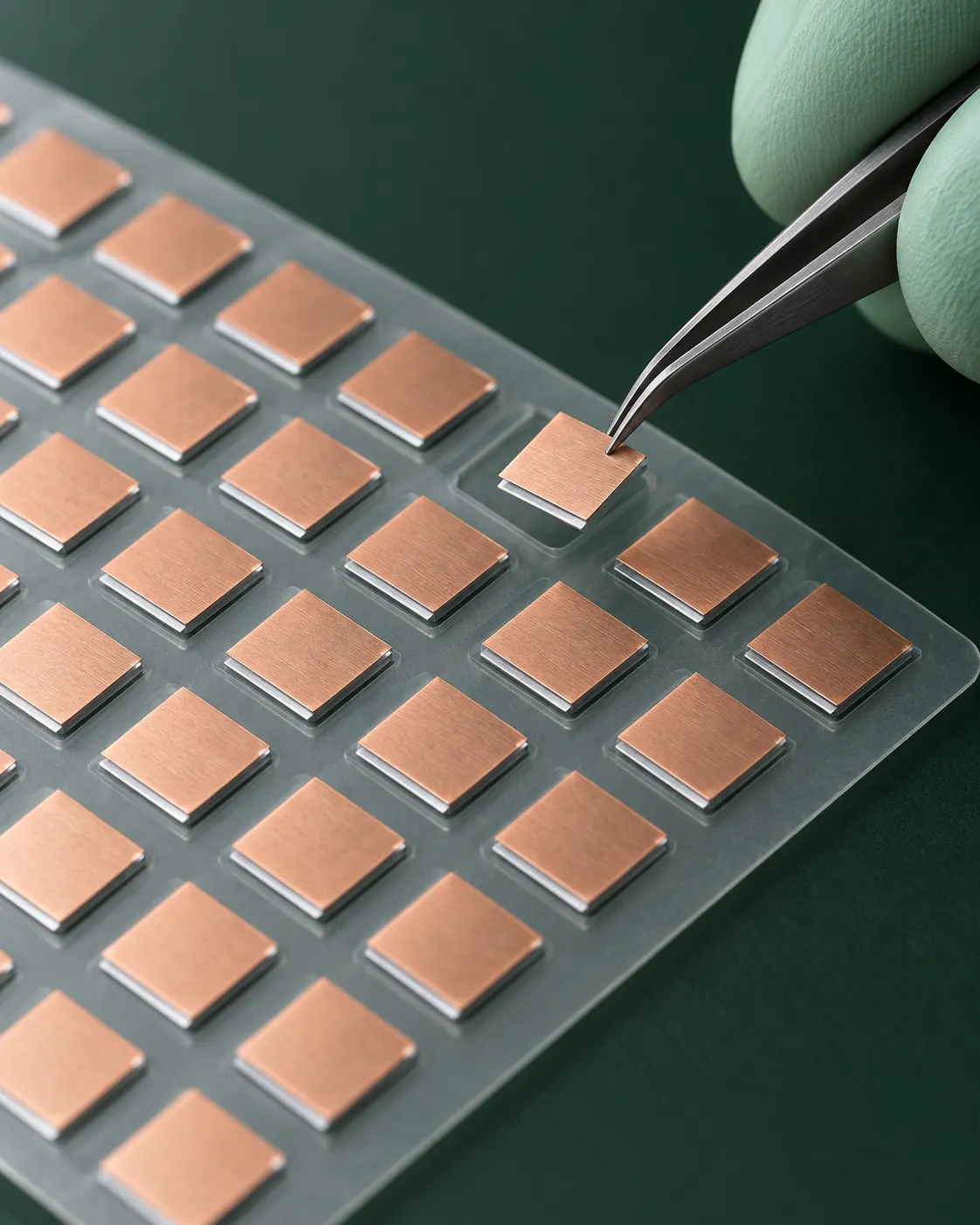

- 작은 형상·얇은 박은 시편을 먼저 만들어 결과 공유
- 시편 결과를 바탕으로 수량 견적(소재비·준비비·가공비, 금형을 쓰면 금형비)
- 시제품 가공·외관 검사·출하
- 고객 평가(조립·통전·환경 시험) 후 수량·치수 확정, 금형 여부 결정과 양산 견적
자주 묻는 질문
동박·알루미늄박을 합지한 부품의 소량 시제품은 금형 없이 어떤 방식으로 가공하나요?
동박·알루미늄박 합지 부품의 소량 시제품은 일반적으로 금형 없이 CAD 파일로 바로 자르는 레이저·플로터 같은 디지털 커팅부터 검토합니다. 이 방식은 금형비가 없고 도면을 고치기 쉬운 대신 부품마다 따로 잘라야 해서, 수량이 많을수록 전체 가공 시간이 길어집니다. 수량이 늘어나면 목형·부식형 같은 간이 금형이나 금형 타발이 대안이 되며, 어느 쪽이 맞는지는 형상과 박 두께, 필요 수량을 함께 보고 정합니다.

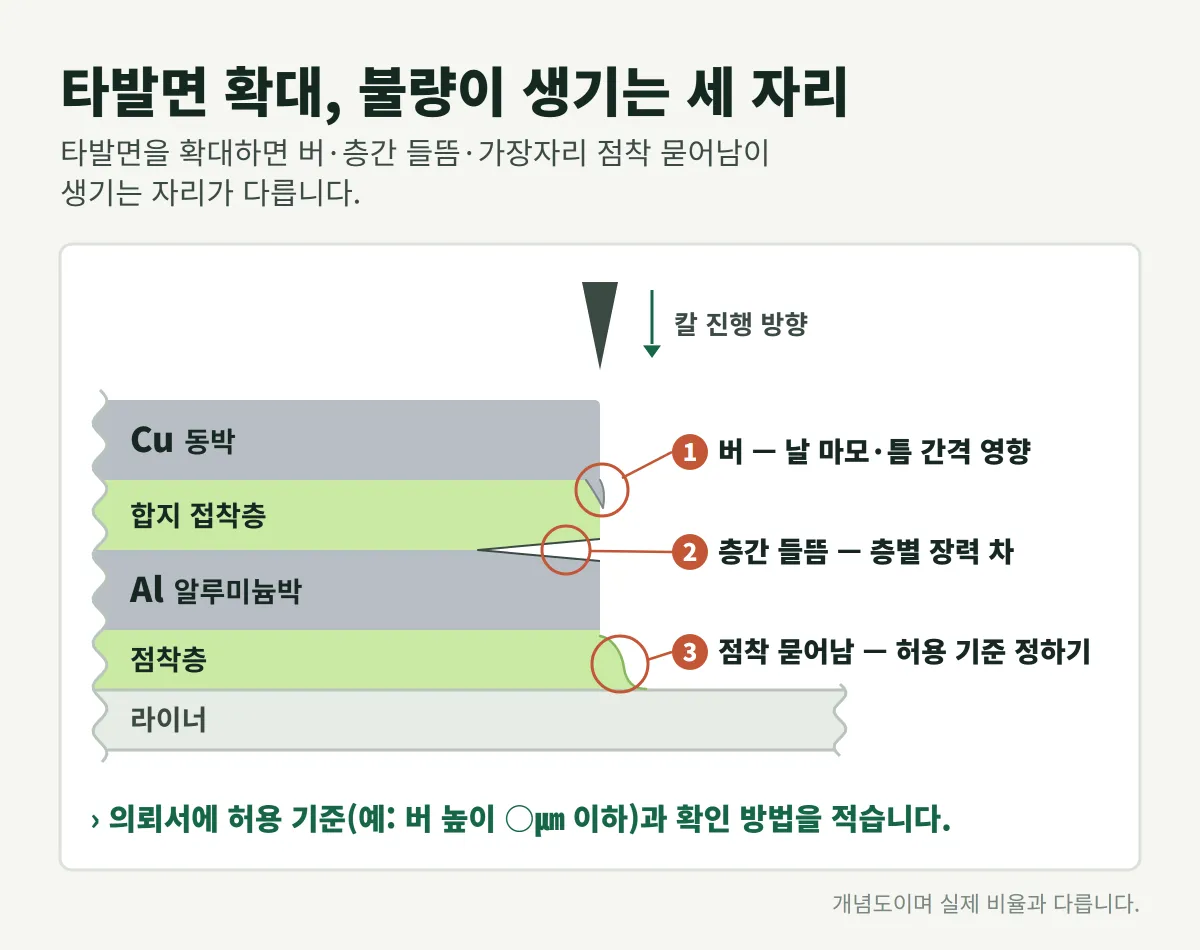

몇 mm 크기의 금속박 합지 부품을 미세 타발할 때 최소 형상과 치수 공차는 어떻게 정해지나요?
금속박 합지 부품의 최소 형상과 치수 공차는 박 두께, 적층 수, 가공 방식에 따라 달라서 하나의 값으로 정해 두기 어렵습니다. 그래서 형상이 작고 박이 얇은 부품은 시편으로 먼저 잘라 본 결과를 공유하고, 그 뒤에 수량 견적으로 넘어갑니다. 각 치수가 외곽 한 변인지 지름인지 구멍인지와 허용 공차를 도면에 표시해 보내면, 도면·조건을 보고 무진 기술 담당이 확인해 회신합니다.

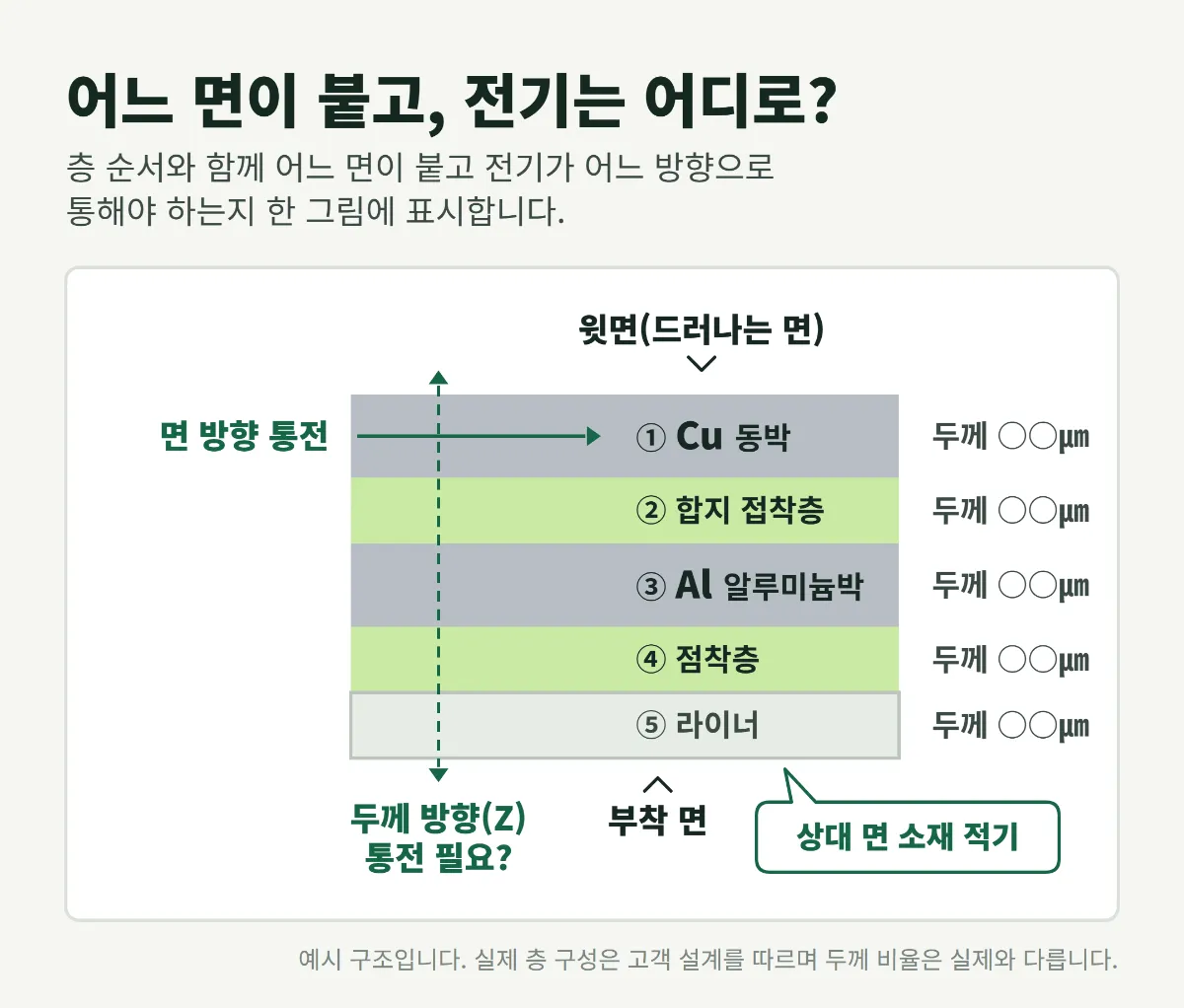

금속박 합지 테이프가 두께 방향으로 전기가 통해야 할 때 가공 의뢰서에 무엇을 적어야 하나요?
두께 방향(Z) 통전이 필요한 금속박 합지 테이프를 의뢰할 때는 통전이 필요한 두 면, 허용 저항값, 저항 측정 방법을 의뢰서에 명시해야 합니다. 점착층까지 도전성이어야 두께 방향으로 전기가 통하므로, 후보 테이프는 데이터시트의 Z 방향 접촉 저항 항목을 함께 비교해 고릅니다. 구리박과 알루미늄박이 전기적으로 연결된 상태로 습기를 만나면 갈바닉 부식으로 알루미늄이 먼저 상할 수 있으므로, 제품이 놓일 환경도 함께 적어 둡니다.
금속박 합지 부품을 의료기기에 쓸 때 생체적합성(ISO 10993) 평가는 누가 책임지나요?
의료기기에 들어가는 금속박 합지 부품의 생체적합성(ISO 10993) 평가는 부품 가공처가 아니라 의료기기 제조사가 멸균까지 거친 최종 완제품 상태로 진행합니다. 미국 FDA 안내에 따르면 이 평가에는 원소재 외에 제조 방법과 공정에서 남는 잔류물도 포함됩니다. 그래서 가공을 맡길 때 소재 데이터시트와 함께 라이너·보호필름 같은 공정 보조재 정보를 요청해 두면 제조사의 평가 준비에 쓸 수 있습니다.

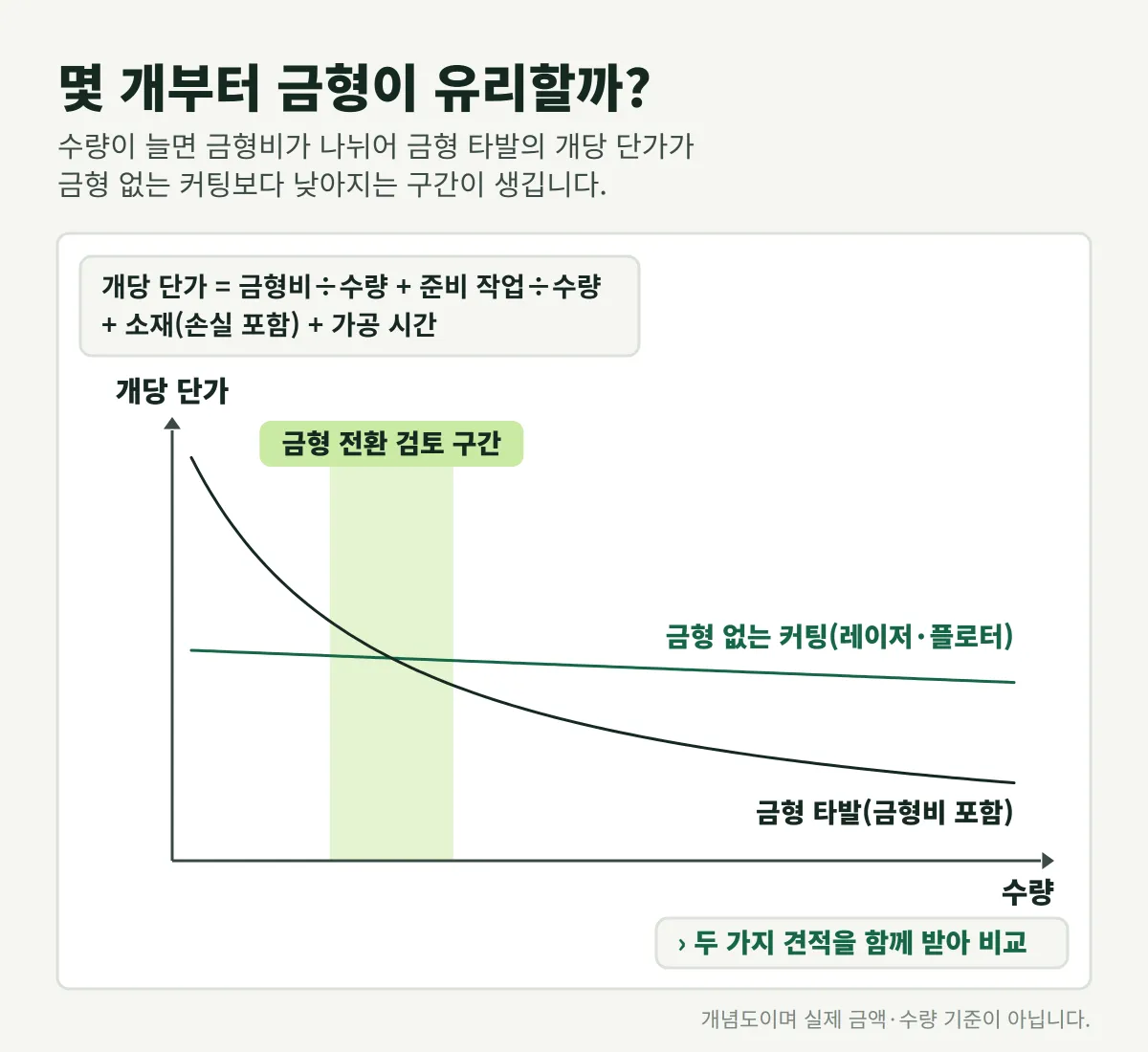

금속박 합지 부품의 시제품 단가가 양산 단가보다 높은 이유는 무엇인가요?
금속박 합지 부품의 시제품 단가가 양산보다 높은 주된 이유는 준비 작업과 소재 손실 비용을 적은 수량이 나눠 부담하기 때문입니다. 양산으로 넘어가면 금형 제작비는 처음 한 번만 들고 준비 작업도 큰 수량에 나뉘므로 부품 하나에 얹히는 비용이 줄어듭니다. 두 단가를 비교하려면 금형 없는 시제품 견적과 금형을 쓰는 양산 견적을 함께 받고, 각각을 소재비·준비비·가공비·금형비 항목으로 나눠 보면 금형 전환이 유리해지는 수량이 드러납니다.
관련 블로그 검색어: 금속박 합지 미세 타발
연락처 및 문의 3줄
주식회사 무진 · 031-986-2333 · sales@mujintna.com 문의 3줄 용도·부품: 소재·두께·형상(도면 또는 사진): 수량(샘플·1회·연간)과 희망일:
