반칼·완칼·키스컷은 뭐가 다르고, 테이프 타발 도면에는 무엇을 적어야 하나요?

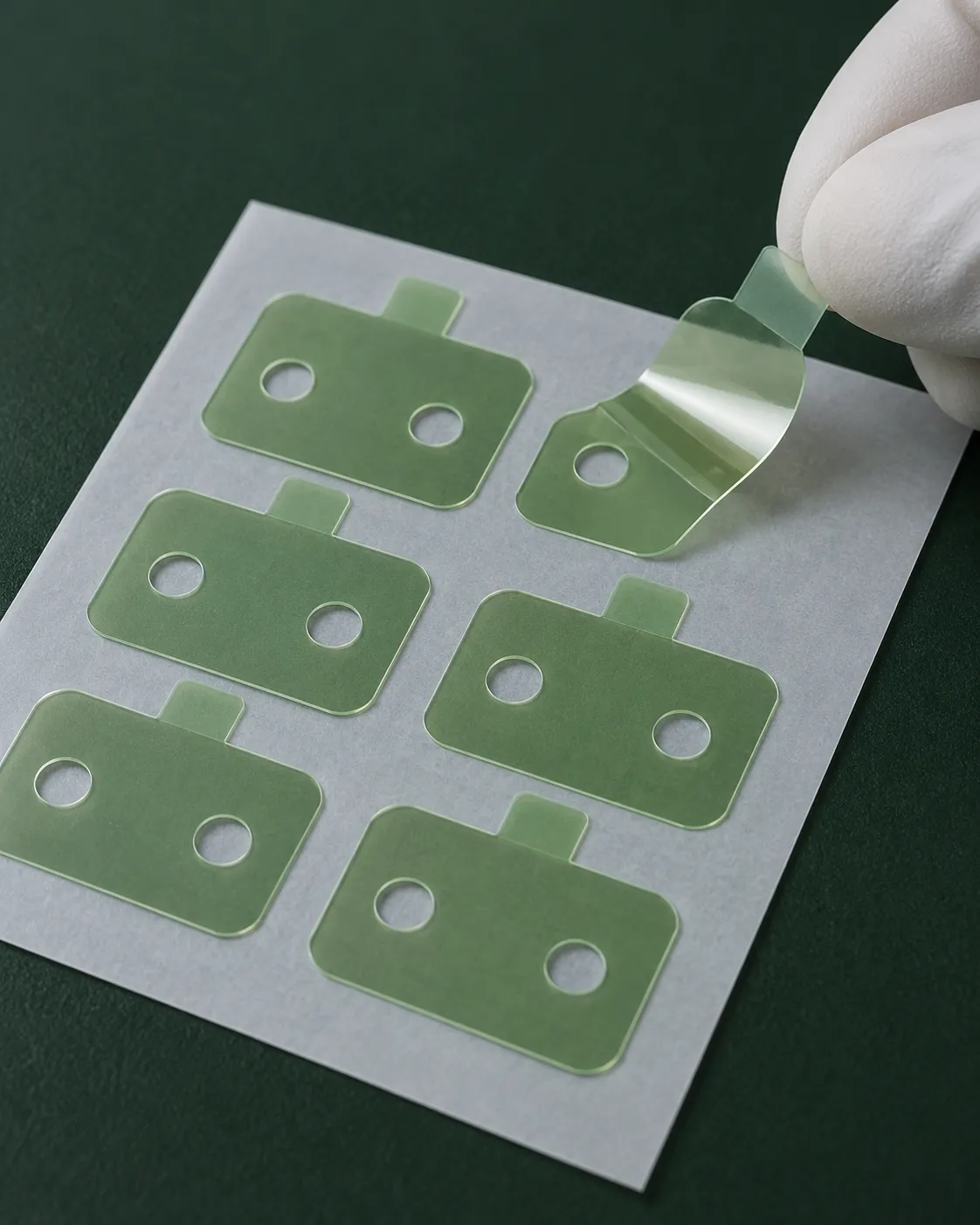

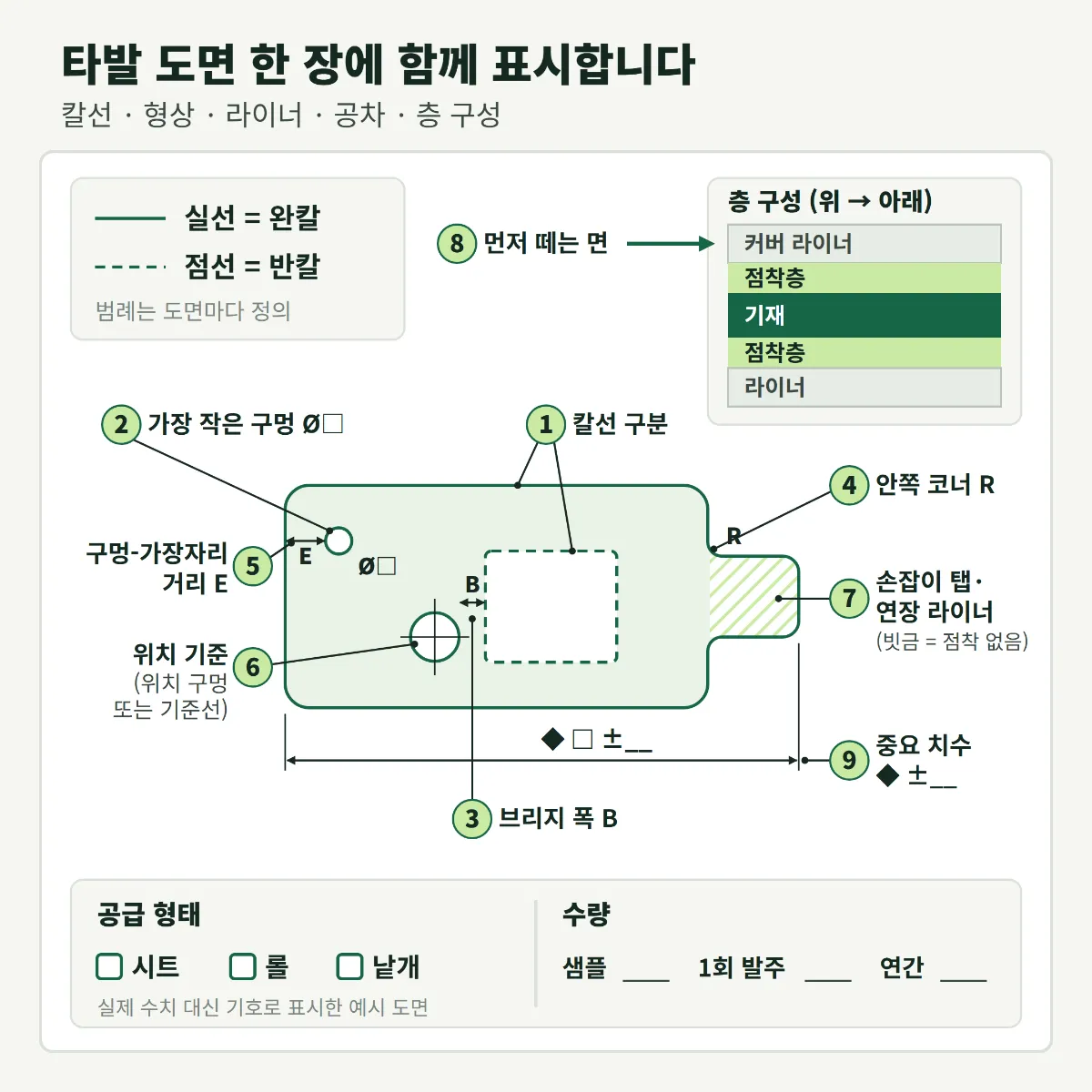

테이프 타발의 반칼(키스컷·하프컷)은 맨 아래 라이너를 살려 둔 채 그 위 층만 잘라 부품이 시트·롤 상태로 공급되게 하고, 완칼은 라이너까지 끊어 부품을 하나씩 분리된 낱개로 공급되게 합니다. 타발 도면에는 선마다 반칼·완칼 구분, 가장 작은 구멍과 브리지 폭, 안쪽 코너 R, 구멍-가장자리 거리, 먼저 떼는 면과 손잡이 탭, 중요 치수 공차, 층 구성, 공급 형태와 수량을 적으면 견적이 다시 오가는 일이 줄어듭니다. 3M 산업용 테이프 공식 대리점이자 테이프 가공 공장인 주식회사 무진(경기 김포)은 도면이나 실물 사진·치수 메모와 체크시트를 받아 칼선과 형상부터 함께 검토합니다.
확인된 사양
| 항목 | 내용 |
|---|---|
| 가공 공정 | 합지·슬리팅·롤커팅·형상 가공(타발) |
| 칼선 | 반칼·완칼 |
| 공급 형태 | 사양에 따라 권취(롤) 또는 시트 재단 |
| 검사 | 외관 전수 검사, 출하 전 샘플링 검사(치수·외관·수량) |
| 가공 위치 | 경기도 김포시 양촌읍 자체 가공 시설 |
검토 공정
- 도면 또는 실물 사진·치수 메모와 타발 도면 체크시트 접수
- 칼선 구분과 공급 형태 확인: 반칼 시트·롤 / 완칼 낱개

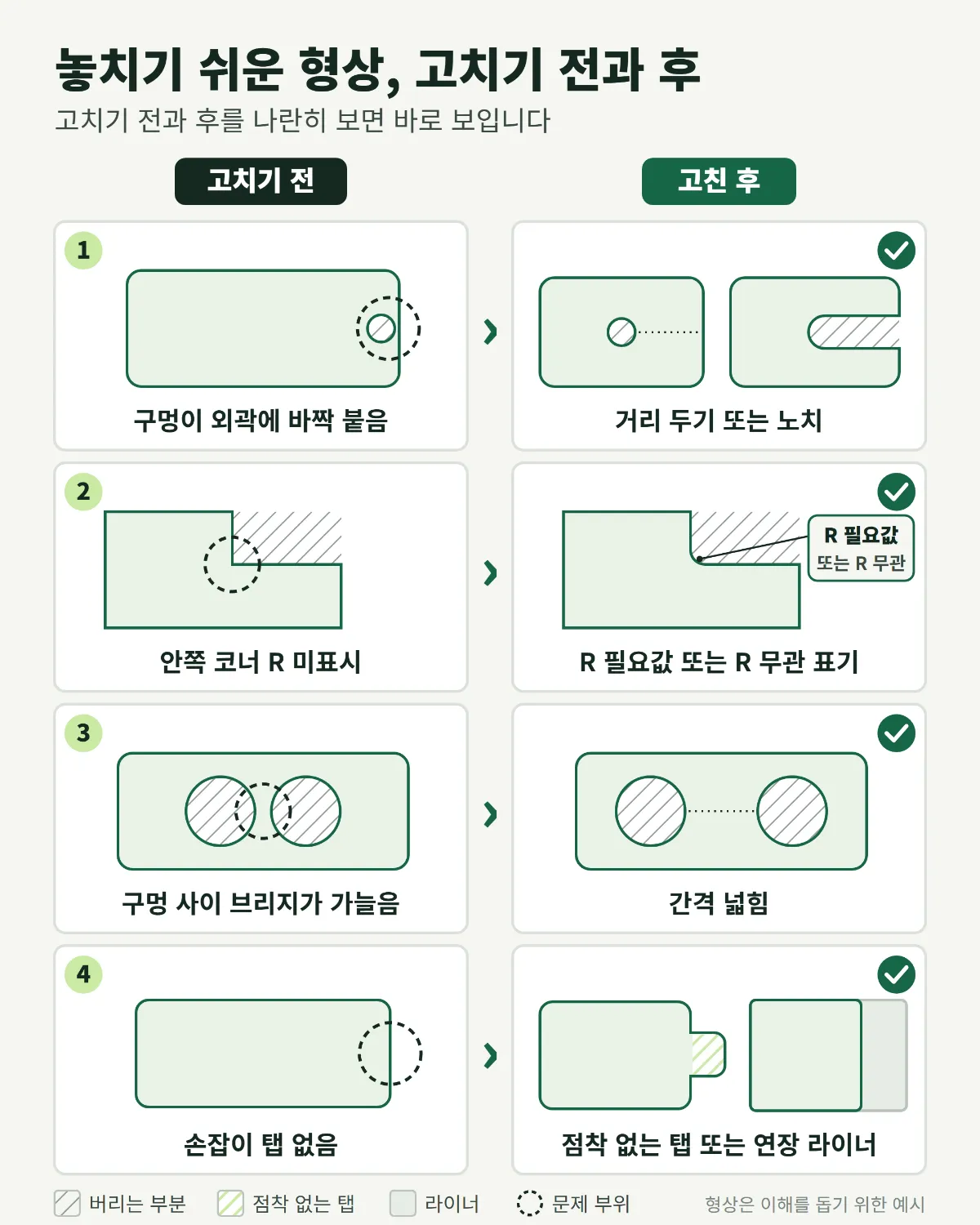

- 형상 검토: 가장 작은 구멍, 브리지 폭, 안쪽 코너 R, 구멍-가장자리 거리
- 먼저 떼는 면, 손잡이 탭, 층 구성 확인
- 중요 치수와 공차 협의
- 샘플 제작과 라인 부착 확인
- 양산 타발, 검사, 출하
자주 묻는 질문
테이프 타발 도면에서 반칼, 키스컷, 하프컷은 같은 칼선을 뜻하나요?

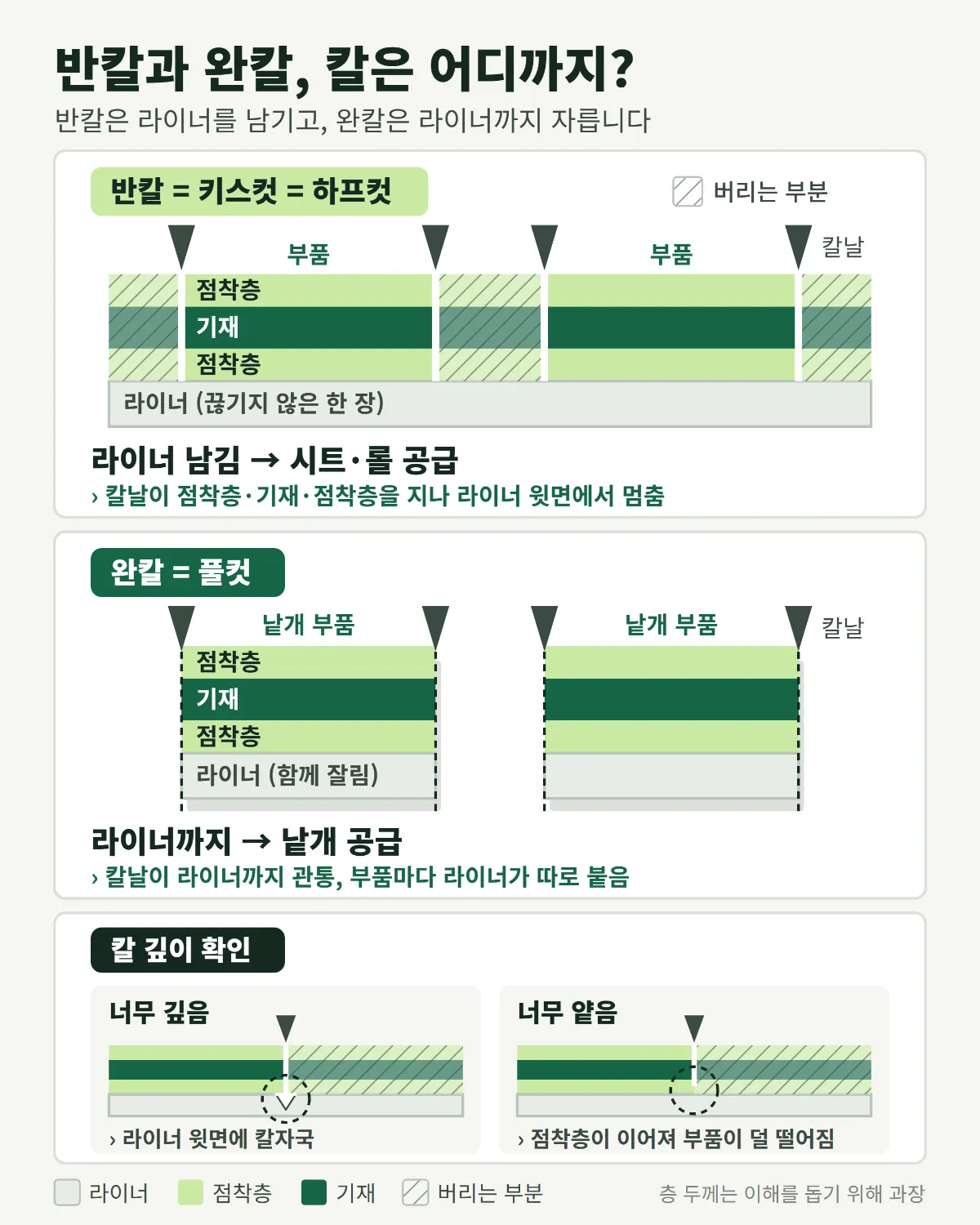

반칼·키스컷·하프컷은 테이프 타발에서 보통 한 가지 칼선, 곧 맨 아래 라이너(이형지)는 남기고 그 위 테이프 층만 자르는 가공을 부르는 다른 이름입니다. 다만 회사마다 쓰는 용어가 달라 같은 말을 서로 다르게 해석하는 일이 생길 수 있습니다. 도면 칼선 옆에 '라이너 남김' 또는 '라이너까지 절단'처럼 뜻을 직접 써 두면 해석 차이를 막을 수 있습니다.
테이프 부품을 반칼 시트로 받을지 완칼 낱개로 받을지는 무엇을 기준으로 정하나요?
테이프 부품을 반칼과 완칼 중 어떤 형태로 받을지는 조립 라인에서 부품을 집어 붙이는 방식에 따라 정합니다. 작업자가 라이너에서 부품을 하나씩 떼어 붙이는 공정이면 반칼 시트·롤을, 부품을 집어 지그에 올리거나 낱개로 보관해야 하면 완칼을 먼저 검토합니다. 두 방식을 섞어 시트 안 부품은 반칼로, 시트 외곽선만 완칼로 자르는 구성도 쓰입니다.
테이프 타발 부품의 최소 구멍 지름과 구멍 사이 브리지 폭은 어떻게 확인하나요?
테이프 타발 부품의 최소 구멍 지름과 브리지 폭은 소재와 두께마다 달라서, 정해진 한 가지 수치보다 실제 도면을 기준으로 판단합니다. 구멍 사이나 구멍과 가장자리 사이가 좁으면 타발 후 그 부분이 찢어질 수 있으므로, 가장 작은 구멍과 가장 가는 브리지에 치수를 표시해 두는 것이 출발점입니다. 가공 가능 범위는 도면·조건을 보고 무진 기술 담당이 확인해 회신합니다.
테이프 타발 도면에 표제란 일반공차를 모든 치수에 그대로 적용해도 되나요?
표제란 일반공차를 테이프 타발 도면의 모든 치수에 똑같이 걸기보다는, 조립 기능에 영향을 주는 치수를 골라 별도 공차를 지정하는 것이 바람직합니다. 모든 치수를 좁은 공차로 묶으면 칼 정밀도와 검사 항목이 필요 이상으로 늘어 가공비가 오를 수 있습니다. 공차를 걸지 않은 치수는 참고 치수로 표기하고, 다층 합지 부품은 층 사이 정렬 기준선을 함께 그려 두면 됩니다.
테이프 부품을 라이너에서 쉽게 떼도록 손잡이 탭을 넣으려면 타발 도면에 무엇을 표시해야 하나요?
테이프 부품의 손잡이 탭은 타발 도면에 위치와 크기를 그리고, 점착이 없는 부분으로 만들지 라이너를 부품보다 길게 빼는 연장 라이너로 만들지를 함께 표시합니다. 탭과 연장 라이너는 라이너를 쉽게 떼도록 돕는 조립 보조 설계이므로, 먼저 떼는 면도 도면 여백에 적어 둡니다. 장갑 착용 여부는 손으로 잡을 탭 크기를 정하는 데 필요하므로 함께 메모합니다.
